一、產品特點：
本系列產品是電工、模電、數電、電拖實驗與技能實訓考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師人員和基建投入，經濟效益顯著。本系列產品在實驗臺技術性能，實驗內容深度與廣度做了較大的改進。實驗項目包括電工學、電工原理、模擬電子技術、數字電子電路、電力拖動、電氣控制、繼電控制等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控制等電路實驗。采用德國職業教育的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。
電子技能實訓改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特制實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
電工、電拖技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練。可以達到勞動及社會保障職業技能鑒定中級以上水平。本系列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的要求產品。

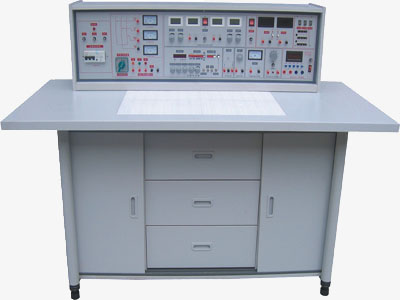

二、實驗臺和實驗操作桌結構和功能：
1、實驗臺構成與性能：
1.1 電源及參數：
1.1.1、輸入電源：三相四線電源，輸入時指示燈亮。(模電、數電實驗與技能實訓考核實驗室成套設備實驗臺為單相三線輸入)
1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0-250V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）
注：模電、數電實驗與技能實訓考核實驗室成套設備無三相調壓輸出，改為一臺0.5KA單相0-250V輸出。
B組：低壓交流電壓3-24V分七檔可調，追大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2 函數信號發生器:
1.2.1.波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
1.2.2.頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3.正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4.方波響應:前沿/后沿≤100nS（開路）
1.2.5.追大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6.直流偏置(開路)：±lOV
1.2..輸出阻抗Z：ZO=50Ω±5Ω
1.2.8.占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9.壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10.輸出衰減:20dB 40dB 60dB
1.3.頻率計數器:
1.3.1.測頻范圍:lHz～l00MHz。
1.3.2.閘門時間:0.01S、0.1S、1S、10S
1.3.3.輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
1.5單次脈沖:每次可輸出一對正負脈沖。
1.6音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.7七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.8外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.9外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
三、實驗與實訓內容：
（一）電工部分實驗
| 1．電工測量儀表的使用 |
17．交流電路參數的測量 |
| 2．常用元件的識別與檢測 |
18．正弦交流電略中RLC元件的特性 |
| 3．線性元件與非線性元件的伏安特性 |
19．RL及RC串聯電路實驗 |
| 4．電源的外特性 |
20．RLC串聯諧振電路 |
| 5．電位值、電壓值的測定 |
21．日光燈電路的連接及功率因數改善 |
| 6．電流表和電壓表的擴程 |
22．三相負載的星三角接法 |
| 7．基爾霍夫定律的驗證 |
23．三相電路及功率的測量 |
| 8．驗證楞次定律 |
24．R-C選頻網絡研究 |
| 9．迭加原理與互易定理的驗證 |
25．二端口網絡研究 |
| 10．戴維南定理與諾頓定理的證 |
26．單相變壓器實驗 |
| 11.電壓源與電流源的等效變換 |
27．互感電路實驗 |
| 12．受控源特性的研究 |
28．三相異步電動機的使用與起動 |
| 13．一階電路實驗 |
29．三相電動機繼電接觸控制的基本電路 |
| 14．二階電路的過渡過程 |
30．三相電動機Y-△起動控制實驗 |
| 15．研究LC元件在直流和交流電路中的特性 |
31．三相電動機的順序控制實驗 |
| 16．負載獲得追大功率的條件 |
32．三相電動機能耗制動控制實驗 |
（二）模擬部分實驗
| 1．二極管的正、反相特性 |
11．變壓器耦合推挽功率放大器 |
| 2．晶體三極管的輸入、輸出特性 |
12．0TL功率放大器 |
| 3．晶體管共射極單管放大器 |
13．集成功率放大器 |
| 4．兩級阻容耦合放大電路 |
14．單相橋式整流電路 |
| 5．負反饋對放大器性能的影響 |
15．串聯型晶體管直流穩壓電源 (設計性實驗) |
| 6．場效應管放大器 |
16．集成直流穩壓電源 |
| 7．差動放大電路 |
17．單結晶體管特性 |
| 8．運算放大器指標測試 |
18．單結晶體管觸發電路 |
| 9．集成運算放大器的基本應用 (多種模擬運算電路) |
19．晶閘管簡單測試 |
| 10．集成運算放大器非線性應用 （多種波形發生器） |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
| l．電壓負反饋偏置電路 |
36．模擬二階微分方程電路 |
| 2．分壓式電流負反饋偏置電路 |
37．基本對數運算電路 |
| 3．用二極管穩定工作點 |
38．實用微分電路 |
| 4．共基極放大電路 |
39．反對數放大基本電路 |
| 5．共集電極放大電路 |
40．簡單的過零比較電路 |
| 6．共源極基本放大電路 |
41．利用二級管作為上限檢測幅度選擇電路 |
| 7．場效應管共漏極電路 |
42．下限幅度選擇電路 |
| 8．場效應管共柵極電路 |
43．RC無源網絡的低通濾波電路 |
| 9．單管阻容放大電路 |
44．同相輸入一階低通濾波電路 |
| 10．變壓器耦合放大電路 |
45．反相輸入一階低通濾波電路 |
| 11．甲類功率放大電路 |
46．簡單的二階RC濾波電路 |
| 12．串聯電流負反饋電路 |
47．典型二階RC有源低通濾波電路 |
| 13．串聯電壓負反饋電路 |
48．典型二階高通有源濾波電路 |
| 14．并聯電壓負反饋電路 |
49．基本帶通濾波電路 |
| 15．并聯電流負反饋電路 |
50．典型帶通濾波電路 |
| 16．共基共射極放大電路 |
51．矩型波振蕩電路 |
| 17．自舉射極輸出電路 |
52．寬度可調的矩形波發生器 |
| 18．NPN一PNP直接耦合放大電路 |
53．幅頻可調的鋸齒波發生器 |
| 19．用負反饋消除自激振蕩 |
54．單相半波整流電路 |
| 20．晶體管開關作用 |
55．單相全波整流電路 |
| 21．變壓器反饋式振蕩電路 |
56．電容濾波電路 |
| 22．電容三點式振蕩電路 |
57．電容濾波帶電阻負載 |
| 23．電感三點式振蕩電路 |
58．RC濾波電路 |
| 24．差動放大電路的基本形式 |
59．基本LC濾波電路 |
| 25．長尾式差動放大電路 |
60．二倍壓整流電路 |
| 26．雙電源長尾式差動放大電路 |
61．三倍壓整流電路 |
| 27．運放用作交流比例放大 |
62．基本穩壓電路 |
| 28．反相輸入保護措施 |
63．基本調整管穩壓電路6 |
| 29．同相輸入保護措施 |
64．具有放大環節的穩壓電路 |
| 30．電源極性錯接的保護 |
65．單相半波可控硅整流 |
| 31．RC高通電路 |
66．電子調壓電路 |
| 32．利用三極管來保護器件 |
67．電子催眠器一一趣味性實驗一 |
| 33．差動輸入運算電路 |
68．電子門鈴電路一一趣味性實驗二 |
| 34．快速積分電路 |
69．電子報警電路一一趣味性實驗三 |
| 35．模擬一階微分方程電路 |
|
(三)數字部分實驗
| l．TTL集成邏輯門的參數測試 |
16．MSI數據選擇器及邏輯設計 |
| 2．CM0S邏輯門的參數測試 |
17．微分型單穩態電路 |
| 3．TTL集成電極開路門與三態輸出門的應用 |
18．環形多諧振蕩器 |
| 4．與、非、或、與非門電路實驗 |
19．利用門電路構成編碼器分配器、選擇器 |
| 5．半加器電路實驗 |
20．組合電路的設計之一一一編碼轉換 |
| 6．全加器電路實驗 |
21．組合電路的設計之二一一顯示電路 |
| 7．RS觸發器實驗 |
22．同步時序電路的設計 |
| 8．D觸發器實驗 |
23．計算機時序電路的設計 |
| 9．JK觸發器實驗 |
24．集成定時器測試及應用 |
| 10．T觸發器實驗 |
25．CM0S集成A/D、D/A轉換電路實驗 |
| 11．JK型觸發器轉換成D觸發器 |
26．二極管非門、或非門電路 |
| 12．D型觸發器轉換成JK觸發器 |
27．三極管非門、與非門、或非門電路 |
| 13．計數器實驗 |
28．異步十進制減法計數器 |
| 14．MSI移位寄存器及其應用 |
29．異步十進制加法計數器 |
| 15．譯碼器及其變換方式 |
30．綜合能力培訓實驗一一電子秒表 |
（四）電工實訓項目：
| 1.低壓驗電表的使用 |
22.滅火器的操作方法 |
| 2.小型變壓器故障檢查與排除 |
23.三相鼠籠式電動機的拆裝與測試 |
| 3.口對口人工呼吸法和胸外心臟壓擠法觀察 |
24.三相鼠籠式電動機運行巡視 |
| 4.常用工具的使用與識別 |
25.三相鼠籠式異步電動機的定期檢修 |
| 5.常用導線的連接和絕緣的恢復 |
26.三相鼠籠式異步電動機故障分析 |
| 6.電烙鐵的拆裝與焊接技能訓練 |
27.定子繞組局部故障的排除 |
| 7.電工識圖訓練 |
28.單相電容式電動機繞組的拆換 |
| 8.配電板安裝 |
29.單相電容式電動機故障與排除 |
| 9.室內配線 |
30.手動正轉控制線路的安裝與檢修訓練 |
| 10.室內照明線路安裝 |
31.接觸器點動正轉控制 |
| 11.電流表、電壓表的安裝 |
32.具有自鎖的正轉控制 |
| 12.萬用表轉換開關的使用和讀數 |
33.具有過載保護的正轉控制 |
| 13.交流電壓的測量 |
34.接觸器聯鎖的正反轉控制 |
| 14.直流電壓、直流電流的測量 |
35.按鈕聯鎖的正反轉控制線路 |
| 15.電阻的測量 |
36.按鈕、接觸器復合聯鎖的控制線路 |
| 16.兆歐表、鉗形電流表接地電阻測定儀的使用 |
37.接觸器控制Y-△降壓控制 |
| 17.常用開關類電器拆裝 |
38.X62-W型銑床主軸與進給電機的聯鎖制 |
| 18.交流接觸器的拆卸與組裝 |
39.時間繼電器控制Y-△降壓起動控制 |
| 19.熱繼電器與時間繼電器的拆卸和組裝 |
40.C620-1型車床控制線路的模擬安裝 |
| 20.常用啟動器的結構觀察及檢測 |
41.直流電動機的拆裝訓練（教師演示） |
| 21.小型變壓器的制作 |
42.直流電動機的檢修訓練（老師演示） |
(五)模電數電部分實訓內容
| 1、常用儀器儀表的使用； |
14、語音報警喇叭的制作與實訓； |
|
2、常用電子元器件的識別與檢測； |
15、邏輯測試器的制作與測試； |
|
3、電烙鐵拆裝與電子錫焊技能訓練； |
16、正負脈沖信號的制作與測試； |
|
4、印刷線路板的制作； |
17、智力競賽搶答器的制作； |
|
5、三端集成穩壓直流電源的制作； |
18、水位報警器電路的制作； |
|
6、串聯型直流穩壓電源的制作； |
19、迷你閃光彩燈的制作； |
|
7、低頻信號電壓放大器的裝配與測試； |
20、光控音樂門鈴； |
|
8、具有負反饋信號放大器電路的制作與測試 |
21、實用模擬自然風控制器的制作； |
|
9、文式橋振蕩器的焊接與調試； |
22、臺燈調光電路； |
|
10、電池電壓監視電路的制作與測試； |
23、實用CMOS觸摸鎖鑰電路； |
|
11、電子催眠器電路的制作； |
24、自動充電器的制作； |
|
12、模擬“知了”電子電路的制作實訓； |
25、半導體收音機的組裝與調試。 |
|
13、實用聲控、光控節電照明燈的制作與實訓 |
|
（六）電拖部分實驗與實訓內容
| 1．閘刀開關正轉控制線路 |
13．接觸器控制Y/△降壓起動 |
| 2．接觸器點動正轉控制線路 |
14．時間繼電器控制Y/△降壓起動 |
| 3．具有自鎖的正轉控制線路 |
15．QX3-13型Y/△自動起動控制線路 |
| 4．具有過載保護的正轉控制線路 |
16．半波整流能耗制動控制線路 |
| 5．倒順開關控制正反轉控制線路 |
17．全波整流能耗制動控制線路 |
| 6．接觸器聯鎖的正反轉控制線路 |
18．C620車床電氣控制線路 |
| 7．按鈕聯鎖的正反轉控制線路 |
19．手動降壓起動 |
| 8．按鈕接觸器復合聯鎖控制線路 |
20．單相運行反接制動控制線路 |
| 9．自動往返行程控制線路 |
21．電動葫蘆電氣控制線路 |
| 10．接觸器控制串聯電阻降壓起動線路 |
22．C6163車床電氣控制線路 |
| 11．時間繼電器控制串聯電阻降壓控制線路 |
23．控制電路聯鎖控制線路 |
| 12．手動Y/△降壓起動 |
24．主電路聯鎖控制線路 |
利用上述24項實驗元器件，還可完成幾十項實驗
